在集成电路的制造过程中，有一个重要的环节——光刻，正因为有了它，我们才能在微小的芯片上实现功能。现代刻划技术可以追溯到190年以前，1822年法国人Nicephore niepce在各种材料光照实验以后，开始试图复制一种刻蚀在油纸上的印痕（图案)，他将油纸放在一块玻璃片上，玻片上涂有溶解在植物油中的沥青。经过2、3小时的日晒，透光部分的沥青明显变硬，而不透光部分沥青依然软并可被松香和植物油的混合液洗掉。通过用强酸刻蚀玻璃板，Niepce在1827年制作了一个d’Amboise主教的雕板相的复制品。

Niepce的发明100多年后，即第二次世界大战期间才应用于制作印刷电路板，即在塑料板上制作铜线路。到1961年光刻法被用于在Si上制作大量的微小晶体管，当时分辨率5um，如今除可见光光刻之外，更出现了X-ray和荷电粒子刻划等更高分辨率方法。

所谓光刻，根据维基百科的定义，这是半导体器件制造工艺中的一个重要步骤，该步骤利用曝光和显影在光刻胶层上刻画几何图形结构，然后通过刻蚀工艺将光掩模上的图形转移到所在衬底上。这里所说的衬底不仅包含硅晶圆，还可以是其他金属层、介质层，例如玻璃、SOS中的蓝宝石。

光刻的基本原理是利用光致抗蚀剂（或称光刻胶）感光后因光化学反应而形成耐蚀性的特点，将掩模板上的图形刻制到被加工表面上。

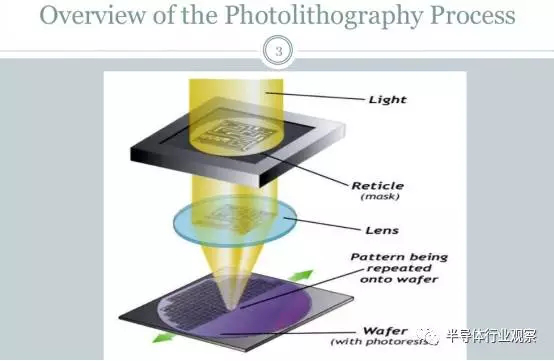

光刻原理意图

光刻不是一个简单的过程，它要经历很多步骤：

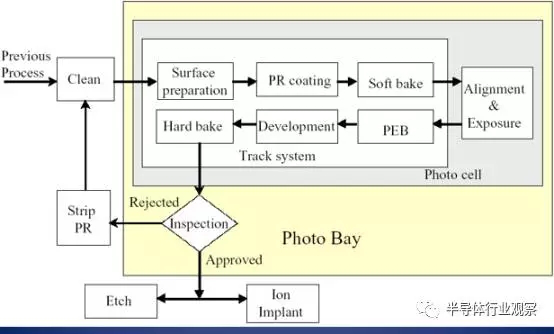

光刻的工序
