光刻对准技术是曝光前一个重要步骤作为光刻的三大核心技术之一，一般要求对准精度为细线宽尺寸的 1/7---1/10。随着光刻分辨力的提高 ，对准精度要求也越来越高 ，例如针对 45am线宽尺寸 ，对准精度要求在5am 左右。

受光刻分辨力提高的推动 ，对准技术也经历 迅速而多样的发展 。从对准原理上及标记结 构分类 ，对准技术从早期的投影光刻中的几何成像对准方式 ，包括视频图像对准、双目显微镜对准等，一直到后来的波带片对准方式 、干涉强度对准 、激光外差干涉以及莫尔条纹对准方式 。从对准信号上分 ，主要包括标记的显微图像对准 、基于光强信息的对准和基于相位信息对准。

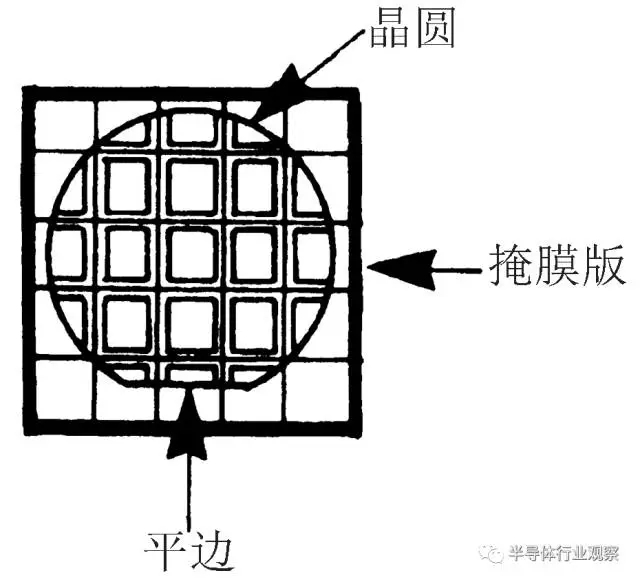

对准法则是次光刻只是把掩膜版上的Y轴与晶园上的平边成90º，如图所示。接下来的掩膜版都用对准标记与上一层带有图形的掩膜对准。对准标记是一个特殊的图形（见图），分布在每个芯片图形的边缘。经过光刻工艺对准标记就永远留在芯片表面，同时作为下一次对准使用。

对准方法包括：

a、预对准，通过硅片上的notch或者flat进行激光自动对准

b、通过对准标志，位于切割槽上。另外层间对准，即套刻精度,保证图形与硅片上已经存在的图形之间的对准。

五、曝光（Exposure）

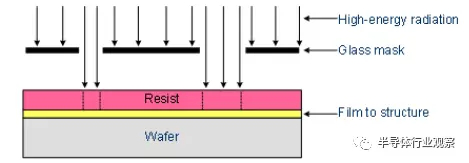

在这一步中，将使用特定波长的光对覆盖衬底的光刻胶进行选择性地照射。光刻胶中的感光剂会发生光化学反应，从而使正光刻胶被照射区域（感光区域）、负光刻胶未被照射的区域（非感光区）化学成分发生变化。这些化学成分发生变化的区域，在下一步的能够溶解于特定的显影液中。在接受光照后，正性光刻胶中的感光剂DQ会发生光化学反应，变为乙烯酮，并进一步水解为茚并羧酸（Indene-Carboxylic-Acid, CA），羧酸在碱性溶剂中的溶解度比未感光部分的光刻胶高出约100倍，产生的羧酸同时还会促进酚醛树脂的溶解。利用感光与未感光光刻胶对碱性溶剂的不同溶解度，就可以进行掩膜图形的转移。

曝光方法：

a、接触式曝光（Contact Printing）掩膜板直接与光刻胶层接触。

b、接近式曝光（Proximity Printing）掩膜板与光刻胶层的略微分开，大约为10～50μm。

c、投影式曝光（Projection Printing）。在掩膜板与光刻胶之间使用透镜聚集光实现曝光。

d、步进式曝光(Stepper)

这里特别说一下投影式曝光的分类：

曝光中重要的两个参数是：

1.曝光能量（Energy）

2.焦距（Focus）

如果能量和焦距调整不好，就不能得到要求的分辨率和大小的图形。表现为图形的关键尺寸超出要求的范围。

六、显影(development)

通过在曝光过程结束后加入显影液，正光刻胶的感光区、负光刻胶的非感光区，会溶解于显影液中。这一步完成后，光刻胶层中的图形就可以显现出来。为了提高分辨率，几乎每一种光刻胶都有专门的显影液，以保证高质量的显影效果。

显影工序使将在曝光过程中形成的隐性图形成为光刻胶在与不在的显性图形，以作为下一步加工的膜版。显影中进行的是选择性溶解的过程，重要的是曝光区和未曝光区之间溶解率的比值(DR)。商用正胶有大于1000的DR比，在曝光区溶解速率为3000nm/min，在未曝光区只有几nm/min。

现在有二种显影方法，一是湿显影，他在IC和微加工中正广泛使用，另一种是干显影。

a、整盒硅片浸没式显影（Batch Development）。

缺点：显影液消耗很大；显影的均匀性差；

b、连续喷雾显影（Continuous Spray Development）/自动旋转显影（Auto-rotation Development）。一个或多个喷嘴喷洒显影液在硅片表面，同时硅片低速旋转（100～500rpm）。喷嘴喷雾模式和硅片旋转速度是实现硅片间溶 解率和均匀性的可重复性的关键调节参数。

c、水坑（旋覆浸没）式显影（Puddle Development）。喷覆足够（不能太多，小化背面湿度）的显影液到硅片表面，并形成水坑形状（显影液的流动保持较低，以减少边缘显影速率的变 化）。硅片固定或慢慢旋转。一般采用多次旋覆显影液：次涂覆、保持10～30秒、去除；第二次涂覆、保持、去除。然后用去离子水冲洗（去除硅片两面的 所有化学品）并旋转甩干。优点：显影液用量少；硅片显影均匀；小化了温度梯度。
